UART

提示

如下案例使用犀牛派 X1 的 树莓派 40PIN 引脚 以及 高通通用 40PIN 引脚，具体位置区分请参见 硬件信息。

UART 简介

UART（通用异步接收器/发送器）是一种带有编程功能的微型芯片，用于控制计算机与其连接的串行设备的接口。

准备

• 一块犀牛派 X1
• 一块 CH340 测试板
• 3 根杜邦线
• 一台 Windows 电脑并安装串口调试工具

连接

• CH340 USB 口接入 Windows 电脑 USB 接口。
• CH340 TTL 接口接入 犀牛派 X1 树莓派接口，如下：

犀牛派 X1	<--->	CH340
PIN_16(RX)	<--->	TX
PIN_29(TX)	<--->	RX
PIN_14(GND)	<--->	GND

测试

• 打开 Windows 电脑的串口调试工具，选择接入的端口，波特率设置为 9600，打开端口。

• 前往 犀牛派 X1 Web 桌面的应用中心，下载 UartCheck 工具，打开工具后，串口号选择: /dev/ttyHS1,波特率设置为 9600，开启串口。

提示

UartCheck 工具，需要登录 犀牛派 X1 Web 桌面，点击下方 应用中心 按钮，进行搜索下载。Web 登录方法请参见 Web 登录。

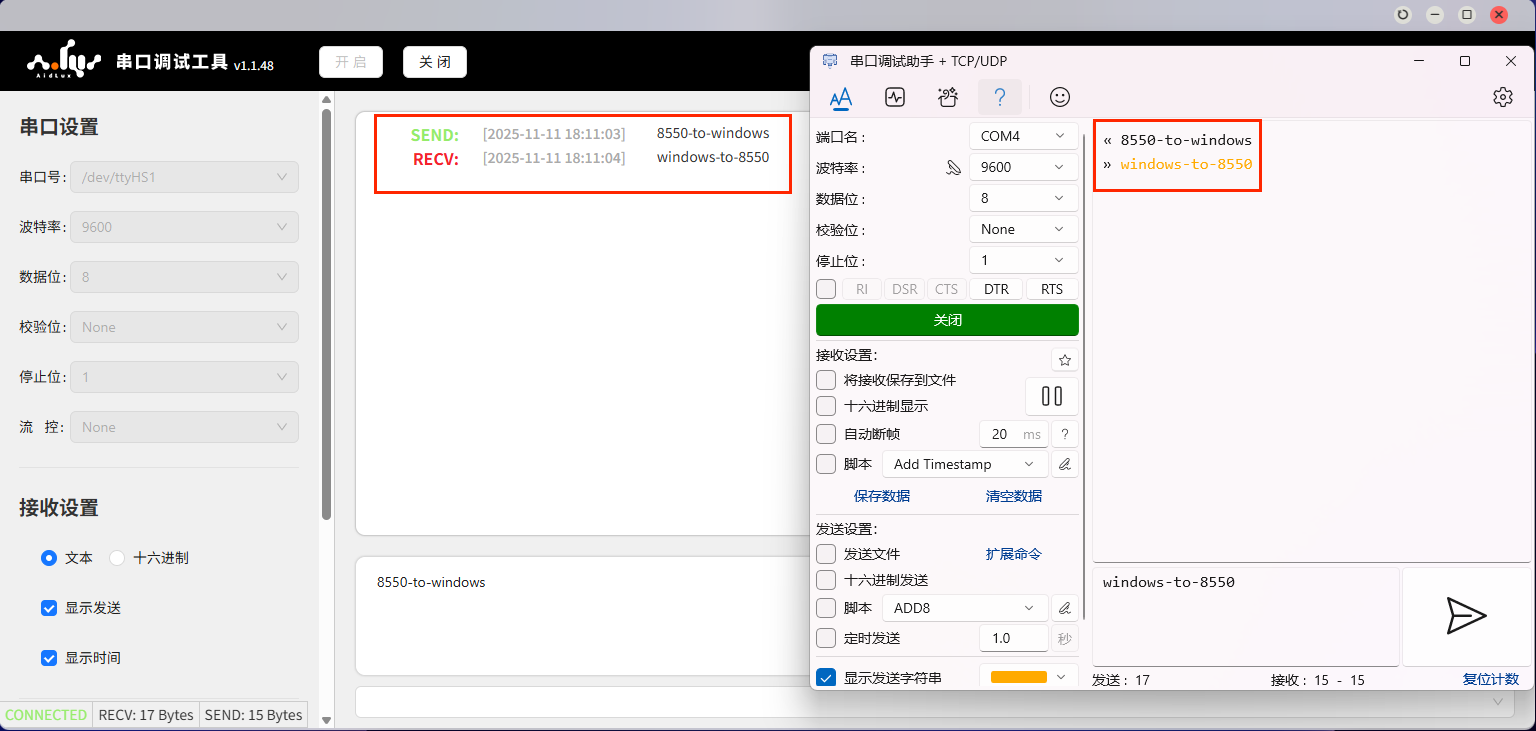

• 互相发送信息，查看均能接收到对方信息。

拓展

犀牛派 X1 有多组 UART 接口，具体 PIN 脚和设备号对应关系请见下表：

PIN脚号	<--->	设备号
树莓派 40PIN 侧 PIN_16(RX) PIN_29(TX)	<--->	/dev/ttyHS1
通用 40PIN 侧 PIN_11(RX) PIN_13(TX)	<--->	/dev/ttyHS3
