硬件信息

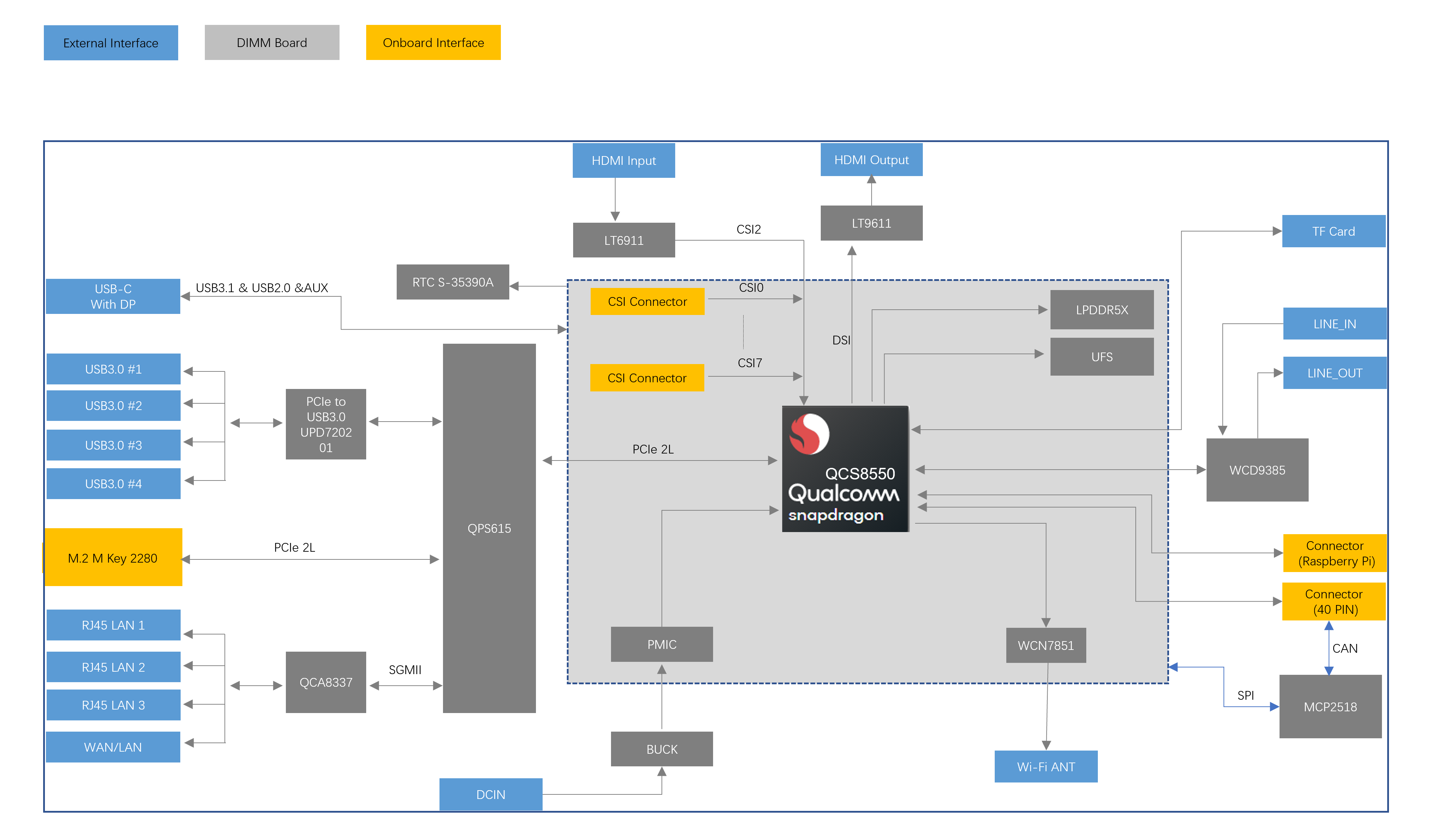

系统框图
接口说明
| 接口序号 | 接口名称 | 功能描述 |
|---|---|---|
| 1 | 40 PIN 3.3V GPIO | 定义同树莓派 40 PIN 功能接口 |
| 2/3/7 | 摄像头接口 | MIPI CSI DPHY 4lane 接口，定义同树莓派 |
| 4 | WIFI/BT 天线 | WIFI/BT天线接口，Ipex 4代 |
| 5 | 风扇接口 | 5V 风扇驱动接口 |
| 6 | EDL 接口 | 强制下载设置接口（紧急情况下使用） |
| 8 | RTC 电池接口 | RTC 电池接口 |
| 9 | 40 PIN 1.8V GPIO | 40 PIN 1.8V GPIO扩展接口 |
| 10 | QCS8550 核心板 | QCS8550 核心板 |
| 11 | DC_IN | 设备电源输入，电压范围：12V，典型值12V@5A |
| 12 | LINE OUT | 音频输出 |
| 13 | LINE IN | 音频输入 |
| 14 | HDMI_OUT | HDMI信号输出, 分辨率/帧率 : 2K/120fps |
| 15 | HDMI_IN | HDMI信号输入，分辨率/帧率: 2K/30fps |
| 16 | USB3.0 | 4 路 USB3.0 接口 |
| 17 | WAN | RJ45 网口，可连接互联网 |
| 18 | LAN | RJ45 网口 |
| 19 | LAN | RJ45 网口 |
| 20 | LAN | RJ45 网口 |
| 21 | TYPE-C | USB TYPE-C接口 |
| 22 | POWER | 开机键 |
| 23 | Volume + | 音量增加键 |
| 24 | Volume - | 音量减小键 |
| 25 | TF 卡接口 | Micro SD 卡槽 |
| 26 | M.2 接口 | M.2 M Key 2280 接口 |
