Rhino Pi-X1 (Ubuntu OS)

产品概述

犀牛派 X1 (Rhino Pi-X1) 是一款基于 Qualcomm® QCS8550 平台的高性能嵌入式计算设备，专为边缘人工智能、工业物联网和智能计算终端设计。

Rhino Pi-X1 搭载 Qualcomm® QCS8550 SoC，采用 1+2+3 三丛集架构 (1× Kryo Prime @ 3.2GHz，2× Kryo Gold @ 2.8GHz，3× Kryo Silver @ 2.0GHz)，兼顾强劲性能与低功耗。内置 Adreno 740 GPU 与高效 AI 加速引擎，AI 算力高达 48 TOPS（INT8），具备卓越的多媒体处理与 AI 推理能力。

X1 支持 4K/8K 视频编解码、多路 CSI 摄像头接口、HDMI 输入输出以及 Wi-Fi 7 / Bluetooth 5.3 无线连接，提供全面的接口拓展，包括 USB 3.0、CAN、SPI、I2C、PWM、UART、LAN/WAN 等。系统运行 AidLux 融合系统 (Android 13 + Ubuntu 22.04) 或 Ubuntu 22.04，为 AI 应用开发与边缘计算部署提供灵活支持。

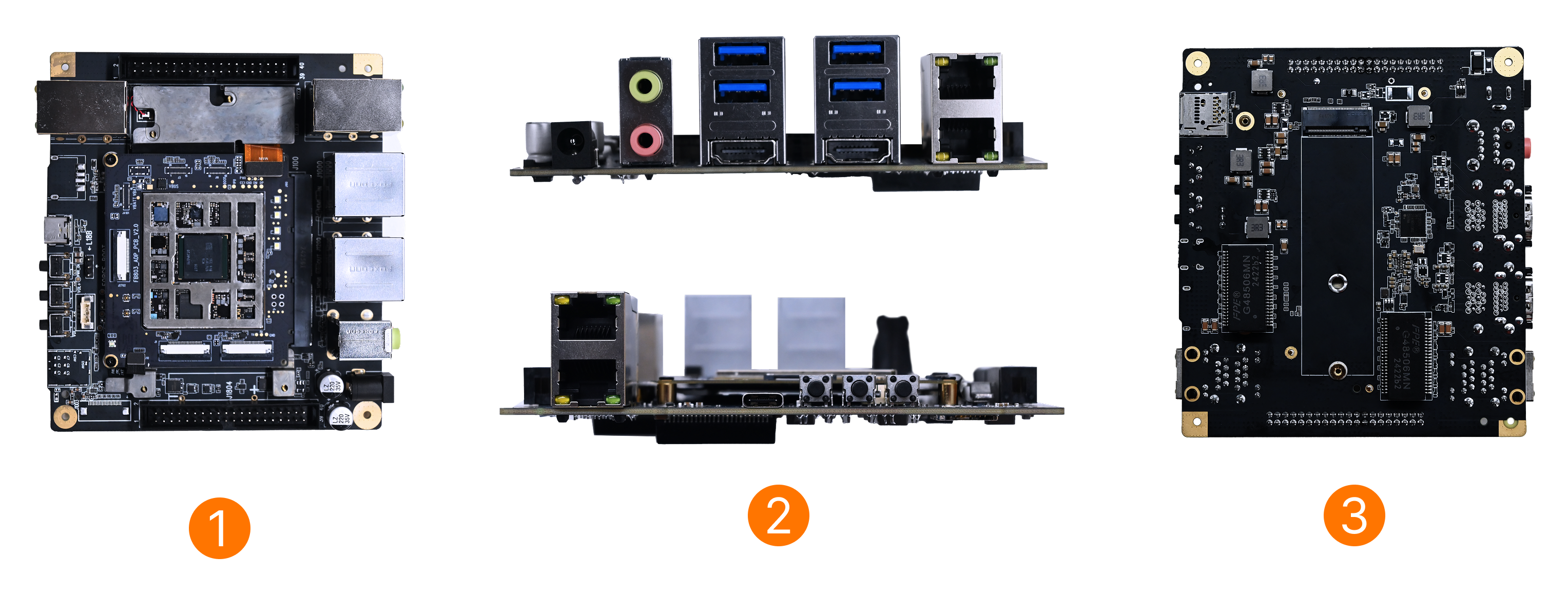

产品外观

序号	视图	序号	视图	序号	视图
1	Rhino Pi-X1 正视图	2	Rhino Pi-X1 侧视图	3	Rhino Pi-X1 背视图

产品规格

项目	参数
平台	Qualcomm® QCS8550
AI性能	~48 TOPS INT8
OS	Ubuntu22.04
CPU	1x Kryo Prime 3.2 GHz + 2x Kryo Gold 2.8 GHz + 3x Kryo Silver 2.0 GHz
GPU	Adreno 740
运行内存	16GB LPDDR5X
存储	128GB
视频编解码	Decode: 4K@240fps or 8K@60fps H.264/H.265 Encode: 4K@120fps or 8K@30fps H.264/H.265
Camera	x3
HDMI	HDMI OUT X1, HDMI IN x1, 支持HDMI1.4，支持1080P@60Hz, 支持4K@30Hz
无线连接	Wi-Fi7:802.11be, 2.4G/5G/6G HZ DBS, 2*2 MIMO BT:5.3
USB	USB-A 3.0:x4, USB3.0 Type-C:x1, 支持DP1.4
音频	Line in, 3.5mm Interface; Line out, 3.5mm Interface
网络接口	LAN * 3，WAN * 1
RTC	x1, CR2032(225mAh)
电源	DC12V 5A
工作温度	-20℃ ~ +60℃
外形尺寸	125x110x35.5mm
其他接口	40PIN连接器，MIPI—DSI

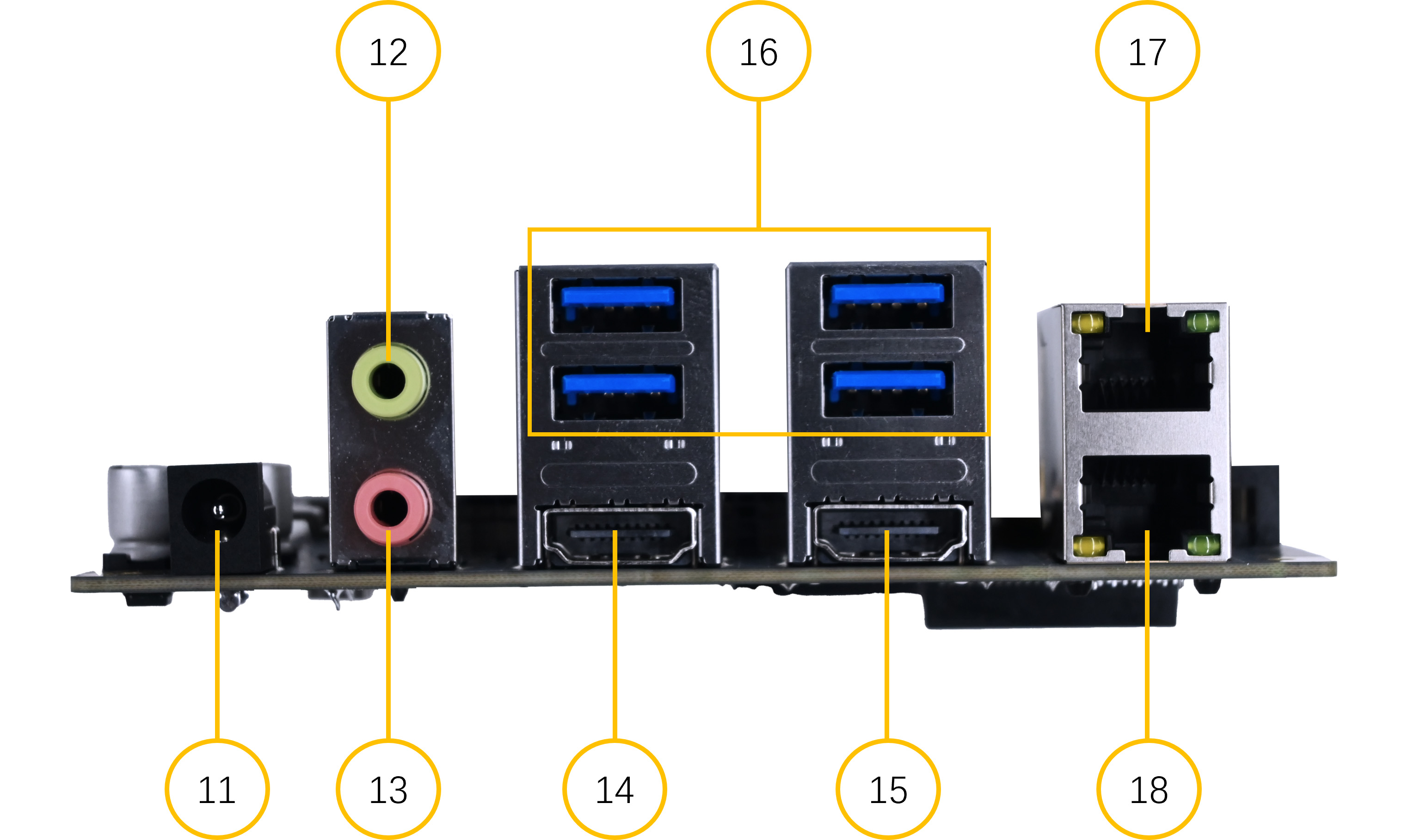

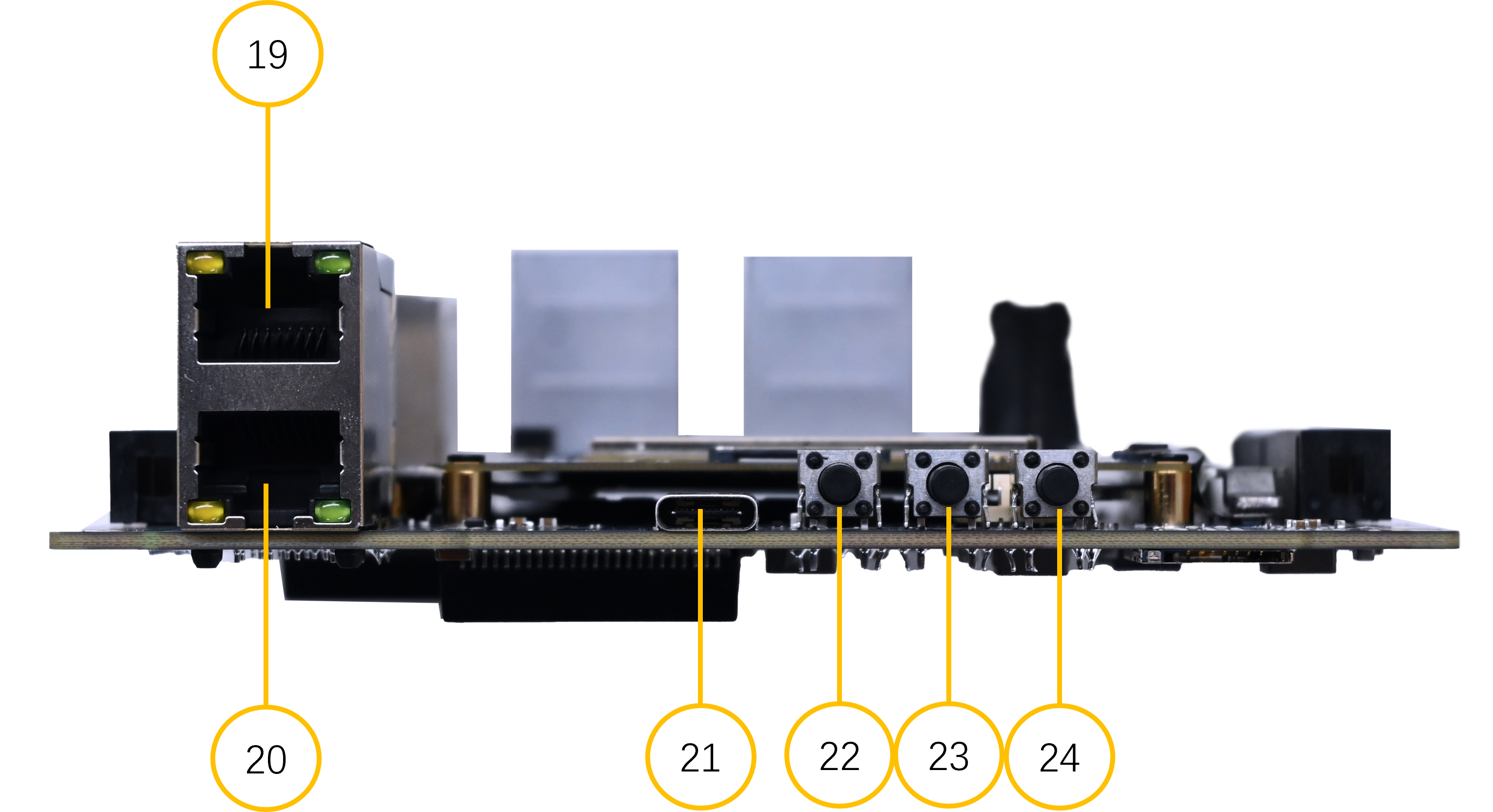

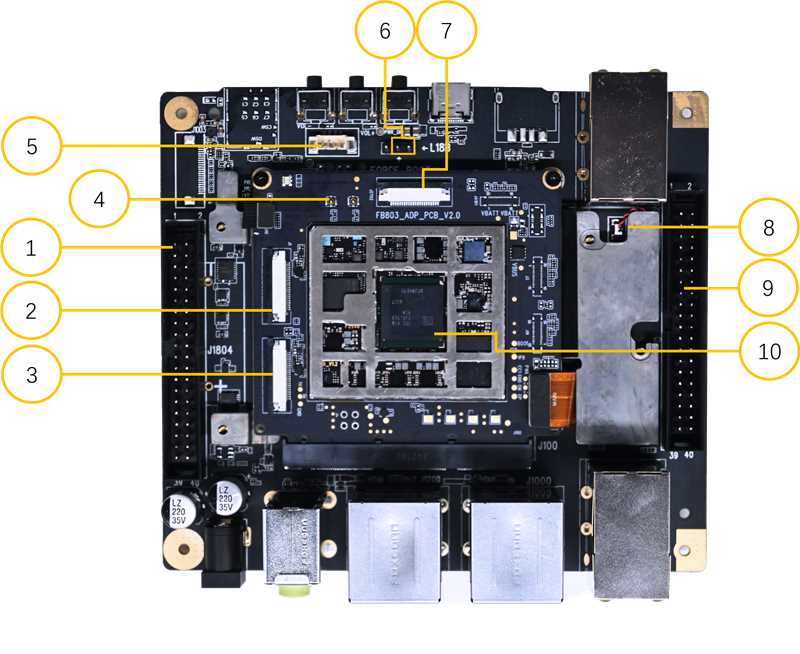

接口说明

接口序号	接口名称	功能描述
1	40 PIN 3.3V GPIO	定义同树莓派 40 PIN 功能接口
2/3/7	摄像头接口	MIPI CSI DPHY 4lane 接口，定义同树莓派
4	WIFI/BT 天线	WIFI/BT天线接口，Ipex 4代
5	风扇接口	5V 风扇驱动接口
6	EDL 接口	强制下载设置接口（紧急情况下使用）
8	RTC 电池接口	RTC 电池接口
9	40 PIN 1.8V GPIO	40 PIN 1.8V GPIO扩展接口
10	QCS8550 核心板	QCS8550 核心板
11	DC_IN	设备电源输入，电压范围：12V，典型值12V@5A
12	LINE OUT	音频输出
13	LINE IN	音频输入
14	HDMI_OUT	HDMI信号输出, 分辨率/帧率 : 2K/120fps
15	HDMI_IN	HDMI信号输入，分辨率/帧率: 2K/30fps
16	USB3.0	4 路 USB3.0 接口
17	WAN	RJ45 网口，可连接互联网
18	LAN	RJ45 网口
19	LAN	RJ45 网口
20	LAN	RJ45 网口
21	TYPE-C	USB TYPE-C接口
22	POWER	开机键
23	Volume +	音量增加键
24	Volume -	音量减小键

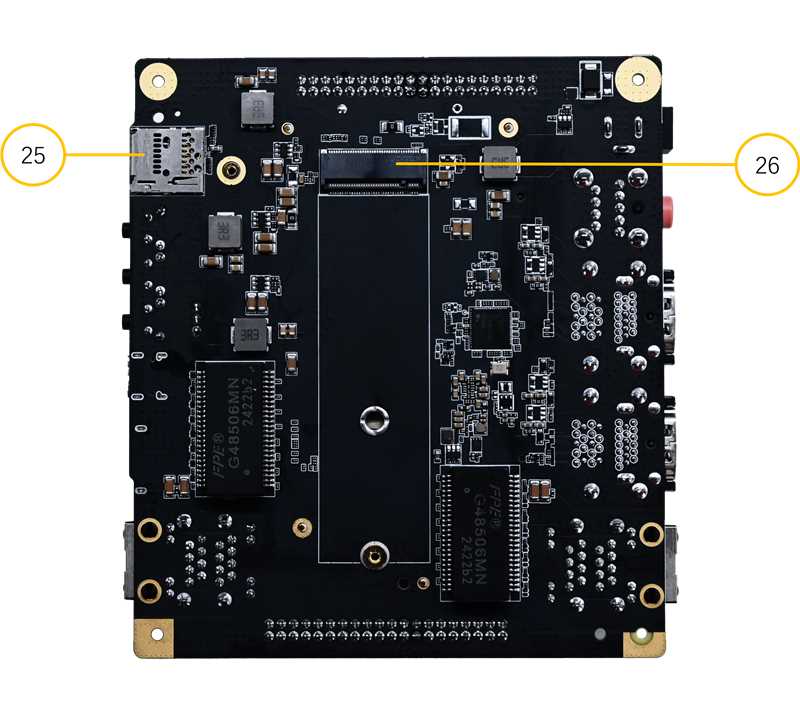

25	TF 卡接口	Micro SD 卡槽
26	M.2 接口	M.2 M Key 2280 接口
