硬件介绍

树莓派方案（推荐）

本方案基于萤火工场研发的 CEK2601-Pi5A8625MY1 适配转接板，实现树莓派 5 与 A8625MY1 算力卡的无缝对接，是入门级开发者快速验证 AI 应用的首选方案。

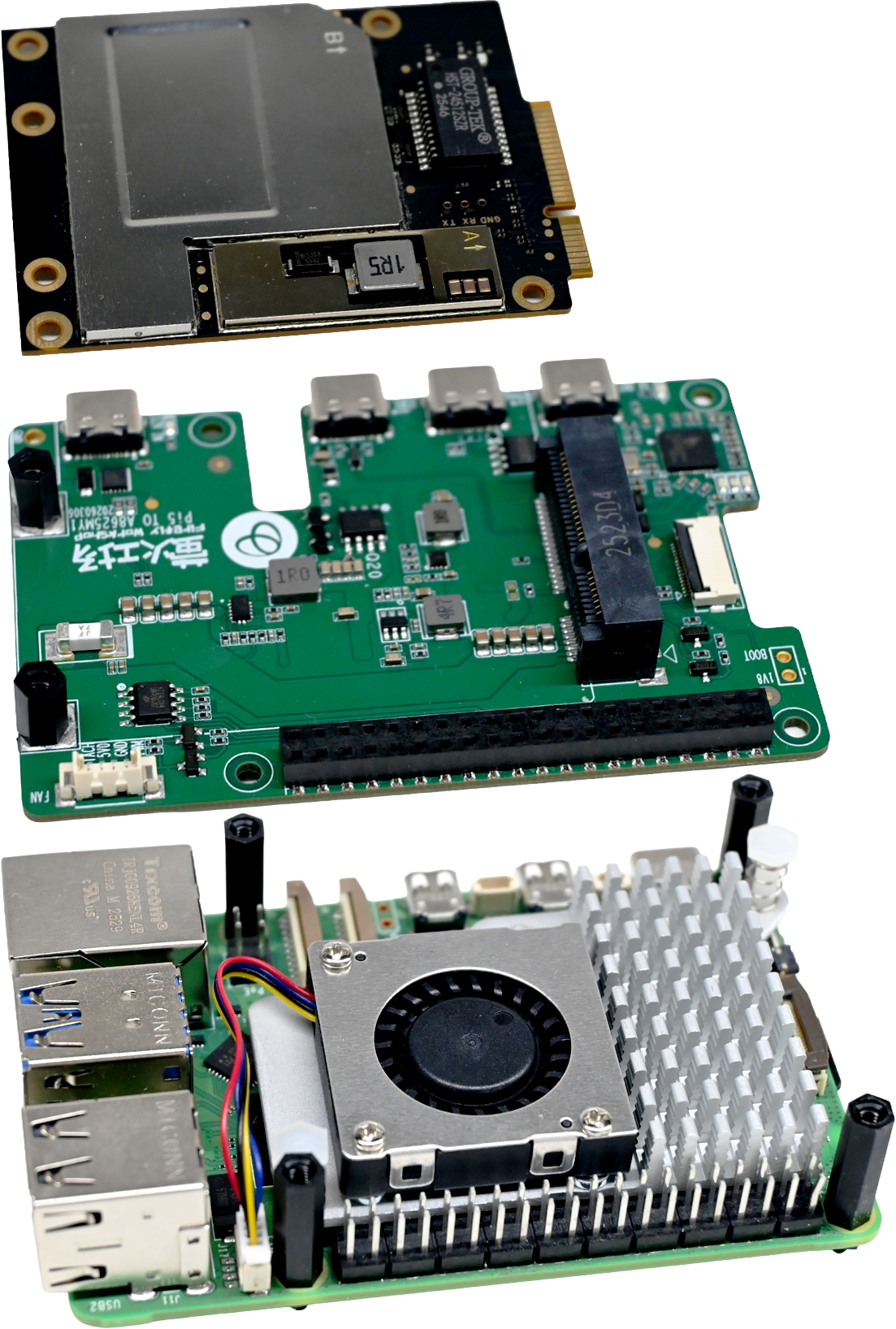

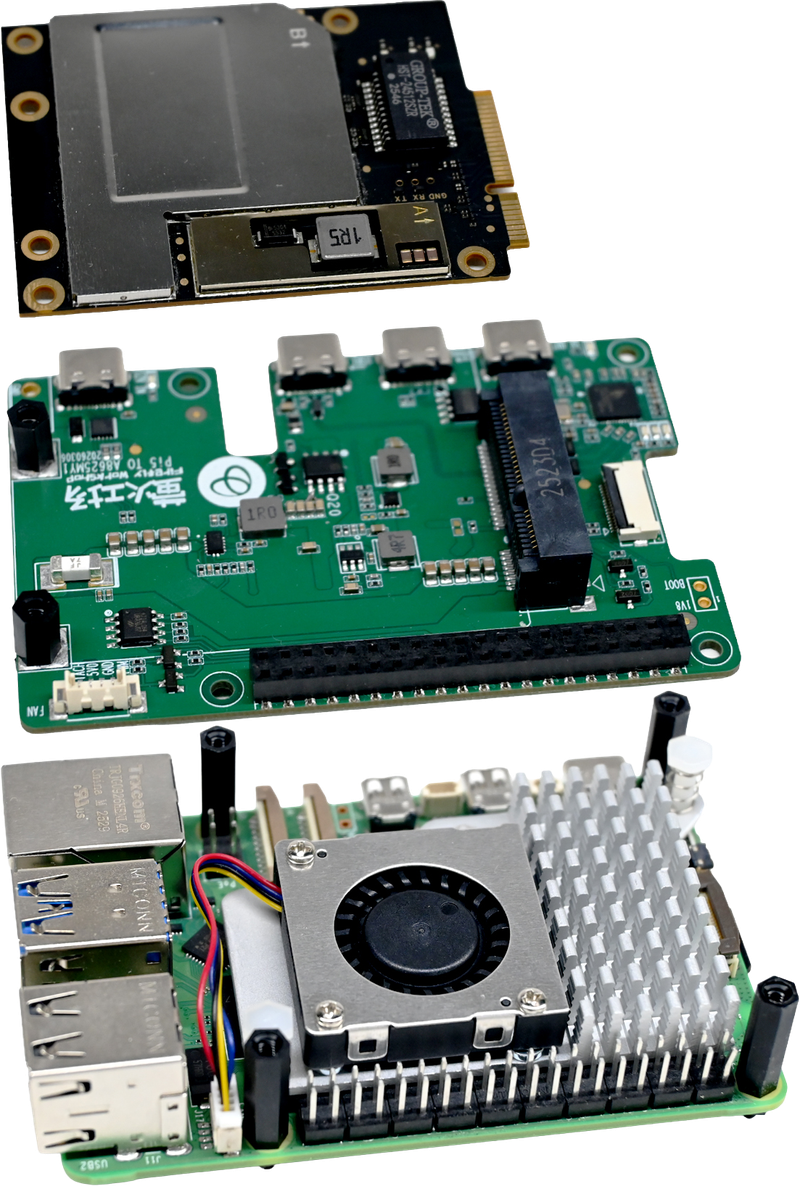

树莓派 5 与萤火工厂适配转接板介绍（CEK2601-Pi5A8625MY1）

硬件介绍

方案组成

• 主控板：树莓派 5（推荐 8GB 版本），需具备标准 PCIe 16PIN 物理接口
• 适配转接板：CEK2601-Pi5A8625MY1（萤火工场出品）
• 核心算力单元：A8625MY1 AI 算力卡（基于高通 QCS8625 4nm 芯片，NPU 算力 60TOPS INT8）
• 必备配件：12V/3A 直流电源或 65W Type-C PD 适配器、PWM 散热风扇、USB-A 转 USB-C 调试线、PCIe 2.5G 软排线（推荐，替代网线，提升通信稳定性）、千兆网线（备选）
• 适配转接板型号：CEK2601-Pi5A8625MY1

转接板核心规格

类别	详细参数
产品定位	连接树莓派 5 与 A8625MY1 算力卡的专用外设转接板
核心接口	12V/3A Type-C 电源输入（J10）、5V/3A Type-C 输出（J3，给树莓派供电）、A8625 调试 Type-C（J7）、USB 外设 Type-C（J5）、PCIe 转 2.5G RJ45（J8）、原生 40PIN IO（J2）、PWM 风扇接口（J6）
供电方式	12V/3A DC 电源输入 或 65W Type-C PD 适配器
工作温度	0~50℃
板卡尺寸	85.5mm × 58.3mm
核心功能	PCIe 转以太网通信、树莓派供电、调试接口引出、外设扩展、散热控制
